วิธีการติดตั้งท่อเชื่อมอย่างถูกต้อง?

การติดตั้งท่อเชื่อมอย่างถูกต้องถือเป็นสิ่งสำคัญในการรับรองความปลอดภัย ประสิทธิภาพ และอายุการใช้งานของระบบท่อใดๆ ในฐานะซัพพลายเออร์ท่อเชื่อมที่เชื่อถือได้ เราเข้าใจถึงความสำคัญของขั้นตอนการติดตั้งที่เหมาะสม ในบล็อกนี้ เราจะแนะนำคุณตลอดขั้นตอนสำคัญและข้อควรพิจารณาในการติดตั้งท่อเชื่อมอย่างถูกต้อง

การเตรียมการก่อนการติดตั้ง

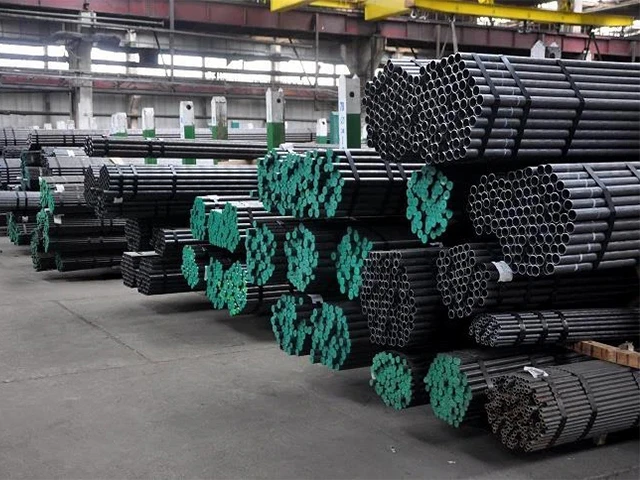

ก่อนที่คุณจะเริ่มกระบวนการติดตั้ง การเตรียมการอย่างละเอียดเป็นสิ่งสำคัญ ขั้นแรก คุณต้องเลือกประเภทท่อเชื่อมที่ถูกต้องสำหรับโครงการของคุณอย่างระมัดระวัง เรามีท่อเชื่อมหลากหลายประเภท เช่นJIS G3444 ท่อเหล็กโครงสร้าง,ท่อเครื่องกล ASTM A512, และJIS G3454 ท่อเหล็กคาร์บอน. แต่ละประเภทมีคุณสมบัติเฉพาะของตัวเองและเหมาะสำหรับการใช้งานที่แตกต่างกัน ตัวอย่างเช่น ท่อเหล็กโครงสร้าง JIS G3444 มักใช้ในโครงการก่อสร้างเนื่องจากมีความแข็งแรงและความทนทานสูง ในขณะที่ท่อเครื่องจักรกล ASTM A512 เหมาะสำหรับงานวิศวกรรมเครื่องกลที่ต้องการความแม่นยำ

ตรวจสอบท่อเมื่อมาถึง ตรวจสอบความเสียหายที่มองเห็นได้ เช่น รอยบุบ รอยขีดข่วน หรือรอยแตกร้าว ควรเปลี่ยนท่อที่เสียหายทันทีเพื่อหลีกเลี่ยงปัญหาที่อาจเกิดขึ้นระหว่างการติดตั้งและในการใช้งานระบบในระยะยาว วัดความยาวและเส้นผ่านศูนย์กลางของท่อเพื่อให้แน่ใจว่าตรงกับข้อกำหนดของโครงการ

เตรียมสถานที่ติดตั้ง. เคลียร์พื้นที่ให้ปราศจากเศษสิ่งกีดขวางหรือวัสดุที่หลวม ตรวจสอบให้แน่ใจว่าพื้นดินหรือโครงสร้างรองรับอยู่ในแนวระดับและมั่นคง หากจะติดตั้งท่อใต้ดิน ตรวจสอบให้แน่ใจว่าได้ขุดคูน้ำให้มีความลึกและความกว้างที่ถูกต้อง และด้านข้างมีความลาดเอียงอย่างเหมาะสมเพื่อป้องกันการพังทลาย

การตัดท่อและการบาก

เมื่อเลือกและตรวจสอบท่อแล้ว ขั้นตอนต่อไปคือการตัดท่อให้ได้ความยาวที่เหมาะสม ใช้เครื่องมือตัดที่เหมาะสม เช่น เครื่องตัดท่อหรือเลื่อย เพื่อการตัดที่แม่นยำ ให้ทำเครื่องหมายเส้นตัดบนท่อโดยใช้เทปวัดและปากกามาร์กเกอร์ เมื่อทำการตัด ตรวจสอบให้แน่ใจว่าการตัดตั้งฉากกับแกนท่อเพื่อให้แน่ใจว่ามีความพอดีระหว่างการเชื่อม

หลังจากตัดแล้ว ให้เอียงปลายท่อ การเอียงเป็นสิ่งสำคัญเนื่องจากช่วยให้เจาะได้ดีขึ้นในระหว่างกระบวนการเชื่อม ส่งผลให้รอยเชื่อมแข็งแรงขึ้น โดยทั่วไปมุมเอียงจะอยู่ระหว่าง 30° ถึง 45° ขึ้นอยู่กับความหนาของท่อและวิธีการเชื่อม ใช้เครื่องบากหรือเครื่องบดเพื่อสร้างมุมเอียง ตรวจสอบให้แน่ใจว่ามุมเอียงเรียบและไม่มีเสี้ยนหรือขอบหยาบ

การติดตั้งท่อและการจัดตำแหน่ง

การติดตั้งและการจัดตำแหน่งท่ออย่างเหมาะสมเป็นสิ่งสำคัญสำหรับการติดตั้งที่ประสบความสำเร็จ ใช้ข้อต่อท่อ เช่น ข้องอ ที และข้อต่อ เพื่อเชื่อมต่อท่อตามมุมและทางแยกที่ต้องการ เลือกข้อต่อที่เข้ากันได้กับประเภทและขนาดของท่อ

ก่อนการเชื่อม ให้ประกอบท่อและข้อต่อชั่วคราวเพื่อตรวจสอบการวางแนว ใช้เครื่องมือจัดตำแหน่ง เช่น แคลมป์และแท่งจัดตำแหน่ง เพื่อให้แน่ใจว่าท่ออยู่ในแนวเส้นตรงและข้อต่ออยู่ในแนวที่ถูกต้อง ท่อที่ไม่ตรงแนวอาจทำให้เกิดรอยเชื่อมที่อ่อนแอและเกิดการรั่วไหลในระบบได้

กระบวนการเชื่อม

การเชื่อมถือเป็นขั้นตอนที่สำคัญที่สุดในการติดตั้งท่อเชื่อม มีวิธีการเชื่อมหลายวิธี เช่น การเชื่อมอาร์กโลหะที่มีฉนวนหุ้ม (SMAW) การเชื่อมอาร์กโลหะด้วยแก๊ส (GMAW) และการเชื่อมอาร์กใต้น้ำ (SAW) การเลือกวิธีการเชื่อมขึ้นอยู่กับปัจจัยต่างๆ เช่น วัสดุของท่อ ความหนา และความต้องการของโครงการ

สำหรับ SMAW เป็นวิธีการเชื่อมอเนกประสงค์ที่สามารถใช้ได้ในสภาพแวดล้อมต่างๆ อย่างไรก็ตาม ต้องใช้ช่างเชื่อมที่มีทักษะในการควบคุมส่วนโค้งและอิเล็กโทรด GMAW เป็นวิธีที่รวดเร็วและมีประสิทธิภาพมากขึ้น โดยเฉพาะกับท่อที่มีผนังบาง ใช้ลวดอิเล็กโทรดสิ้นเปลืองและก๊าซป้องกันเพื่อป้องกันการเชื่อมจากการเกิดออกซิเดชัน SAW มักใช้กับท่อที่มีเส้นผ่านศูนย์กลางใหญ่และหนา ให้การเชื่อมคุณภาพสูงพร้อมการเจาะลึก

ก่อนเริ่มกระบวนการเชื่อม ให้ทำความสะอาดปลายท่อและพื้นผิวที่ลาดเอียงเพื่อขจัดสนิม น้ำมัน หรือสิ่งสกปรก ช่วยให้มั่นใจได้ถึงการเชื่อมที่สะอาดและแข็งแรง ปฏิบัติตามข้อกำหนดขั้นตอนการเชื่อม (WPS) อย่างระมัดระวัง WPS มีข้อมูล เช่น กระแสการเชื่อม แรงดันไฟฟ้า ความเร็วในการเชื่อม และประเภทของโลหะตัวเติมที่จะใช้

ในระหว่างการเชื่อม ให้รักษาความเร็วในการเชื่อมและความยาวส่วนโค้งให้สม่ำเสมอ ตรวจสอบให้แน่ใจว่าเม็ดเชื่อมมีความสม่ำเสมอและไม่มีข้อบกพร่อง เช่น ความพรุน รอยแตก หรือการขาดฟิวชัน หลังการเชื่อม ปล่อยให้รอยเชื่อมเย็นลงตามธรรมชาติ อย่าดับการเชื่อมด้วยน้ำ เพราะจะทำให้เกิดความเค้นภายในและทำให้ความแข็งแรงของการเชื่อมลดลง

การตรวจสอบการเชื่อม

หลังจากเชื่อมแล้ว ให้ตรวจสอบรอยเชื่อมอย่างละเอียด การตรวจสอบด้วยสายตาเป็นขั้นตอนแรก ตรวจสอบข้อบกพร่องที่มองเห็นได้ เช่น รอยแตก ความพรุน หรือการหลอมรวมที่ไม่สมบูรณ์ ใช้แว่นขยายหากจำเป็นเพื่อตรวจจับข้อบกพร่องเล็กๆ น้อยๆ

นอกจากการตรวจสอบด้วยสายตาแล้ว ยังสามารถใช้วิธีการทดสอบแบบไม่ทำลาย (NDT) เพื่อรับรองคุณภาพของรอยเชื่อมอีกด้วย วิธี NDT ทั่วไป ได้แก่ การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) การทดสอบด้วยภาพรังสี (RT) และการทดสอบอนุภาคแม่เหล็ก (MT) UT ใช้เพื่อตรวจจับข้อบกพร่องภายในรอยเชื่อม เช่น รอยแตกร้าวและการขาดฟิวชัน RT ใช้รังสีเอกซ์หรือรังสีแกมมาเพื่อสร้างภาพโครงสร้างภายในของรอยเชื่อม MT เหมาะสำหรับการตรวจจับข้อบกพร่องที่พื้นผิวและใกล้พื้นผิวในวัสดุเฟอร์โรแมกเนติก

หากพบข้อบกพร่องใด ๆ ในระหว่างการตรวจสอบ ควรซ่อมแซมรอยเชื่อมทันที กระบวนการซ่อมแซมควรเป็นไปตามขั้นตอนการเชื่อมเช่นเดียวกับการเชื่อมเดิม

การสนับสนุนท่อและการค้ำยัน

การรองรับและการค้ำยันท่ออย่างเหมาะสมถือเป็นสิ่งสำคัญเพื่อป้องกันการหย่อนคล้อย การสั่นสะเทือน และการเคลื่อนไหว ติดตั้งส่วนรองรับท่อเป็นระยะตามความยาวของท่อ ระยะห่างของส่วนรองรับขึ้นอยู่กับปัจจัยต่างๆ เช่น เส้นผ่านศูนย์กลางของท่อ วัสดุ และประเภทของของเหลวหรือก๊าซที่ไหลผ่านท่อ

ใช้ส่วนรองรับท่อประเภทต่างๆ เช่น ไม้แขวน แคลมป์ และฉากยึด ขึ้นอยู่กับข้อกำหนดในการติดตั้ง ตัวอย่างเช่น ไม้แขวนเสื้อมักใช้กับท่อเหนือศีรษะ ในขณะที่แคลมป์จะใช้เพื่อยึดท่อเข้ากับโครงสร้างรองรับ

นอกเหนือจากการรองรับแล้ว ในบางกรณีอาจจำเป็นต้องมีการค้ำยันเพื่อป้องกันการเคลื่อนที่ด้านข้างของท่อ การค้ำยันสามารถทำได้โดยใช้สตรัท เหล็กดัดฟัน หรือเหล็กรัด ตรวจสอบให้แน่ใจว่าได้ติดตั้งและขันค้ำยันอย่างเหมาะสมเพื่อให้การรองรับที่เพียงพอ

การทดสอบแรงดัน

เมื่อติดตั้ง เชื่อม และรองรับท่อแล้ว ให้ทำการทดสอบแรงดัน การทดสอบแรงดันใช้เพื่อตรวจสอบความสมบูรณ์ของรอยเชื่อมและระบบท่อทั้งหมด เติมของเหลวทดสอบลงในท่อ ซึ่งโดยปกติจะเป็นน้ำ และเพิ่มแรงดันให้กับระบบตามแรงดันที่กำหนด โดยทั่วไปแรงดันทดสอบจะสูงกว่าแรงดันใช้งานปกติของระบบเพื่อให้แน่ใจว่าท่อและรอยเชื่อมสามารถทนต่อแรงดันได้

ตรวจสอบความดันในระหว่างการทดสอบ หากมีแรงดันลดลงอย่างมากแสดงว่ามีการรั่วไหลในระบบ ตรวจสอบข้อต่อและการเชื่อมต่อทั้งหมดว่ามีรอยรั่วหรือไม่ ใช้สารละลายสบู่เพื่อตรวจจับรอยรั่วเล็กๆ หากพบรอยรั่วให้ทำเครื่องหมายตำแหน่งและซ่อมแซมข้อต่อ

หลังจากการทดสอบแรงดันสำเร็จ ให้ระบายของเหลวทดสอบออกจากท่อและทำให้แห้งสนิทก่อนเริ่มใช้งานระบบ

การบำรุงรักษาหลังการติดตั้ง

การบำรุงรักษาหลังการติดตั้งอย่างเหมาะสมเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพในระยะยาวของท่อเชื่อม ตรวจสอบท่อและรอยเชื่อมเป็นประจำเพื่อดูร่องรอยการกัดกร่อน การสึกหรอ หรือความเสียหาย ตรวจสอบส่วนรองรับท่อและค้ำยันเพื่อให้แน่ใจว่ายังอยู่ในสภาพดี

หากตรวจพบการกัดกร่อน ให้ใช้สารเคลือบป้องกันการกัดกร่อนที่เหมาะสมกับบริเวณที่ได้รับผลกระทบ สำหรับท่อที่ติดตั้งในสภาพแวดล้อมที่รุนแรง ให้พิจารณาใช้วัสดุที่ทนต่อการกัดกร่อนหรือมาตรการป้องกันเพิ่มเติม

โดยสรุป การติดตั้งท่อเชื่อมอย่างถูกต้องจำเป็นต้องมีการวางแผนอย่างรอบคอบ การเตรียมการที่เหมาะสม และการปฏิบัติตามขั้นตอนการติดตั้งอย่างเคร่งครัด ในฐานะซัพพลายเออร์ท่อเชื่อม เรามุ่งมั่นที่จะจัดหาท่อคุณภาพสูงและการสนับสนุนทางเทคนิคเพื่อช่วยให้คุณประสบความสำเร็จในการติดตั้ง หากคุณมีคำถามหรือต้องการความช่วยเหลือเพิ่มเติมเกี่ยวกับโครงการติดตั้งท่อเชื่อมของคุณ หรือหากคุณสนใจที่จะซื้อผลิตภัณฑ์ของเรา โปรดติดต่อเราเพื่อขอการจัดซื้อและการเจรจา

อ้างอิง

• คู่มือการเชื่อม, สมาคมการเชื่อมแห่งอเมริกา
• คู่มือการติดตั้งท่อ สมาคมผู้ผลิตท่อ
• มาตรฐานการทดสอบแรงดัน องค์การระหว่างประเทศเพื่อการมาตรฐาน (ISO)
